【洞鉴】X-Ray 安全评估系统 硬件配置&硬件安装

一、硬件串口使用指南

1.接口位置

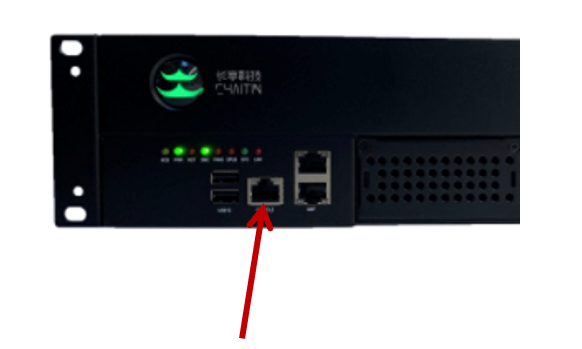

硬件版机器前面板左下角上标有CONSOLE 字样的网线插口
注意不要和 MGMT 管理口弄混

2.连接方式

USB 转 DB9 线缆 + DB9 转 RJ45线缆
USB 转 RJ45 线缆
注:部分机型随机赠送DB9 转 RJ45线缆

3.使用终端模拟器连接(Windows)

使用 putty 或 SecureCRT,波特率 115200
协议:Serial
端口:根据实际端口使用情况配置
数据位:8 奇偶校验:None 停止位:1
其他信息无需进行特殊配置

4.使用终端模拟器连接(macOS)

在 macOS 自带的 “终端” 软件内使用 screen 命令打开串口,执行以下命令
screen /dev/tty.usbserial-A106TEQN 115200
其中/dev/tty.usbserial-A106TEQN是转接线的设备名称,一般可以在输入/dev/tty.u后按 Tab 键自动补全

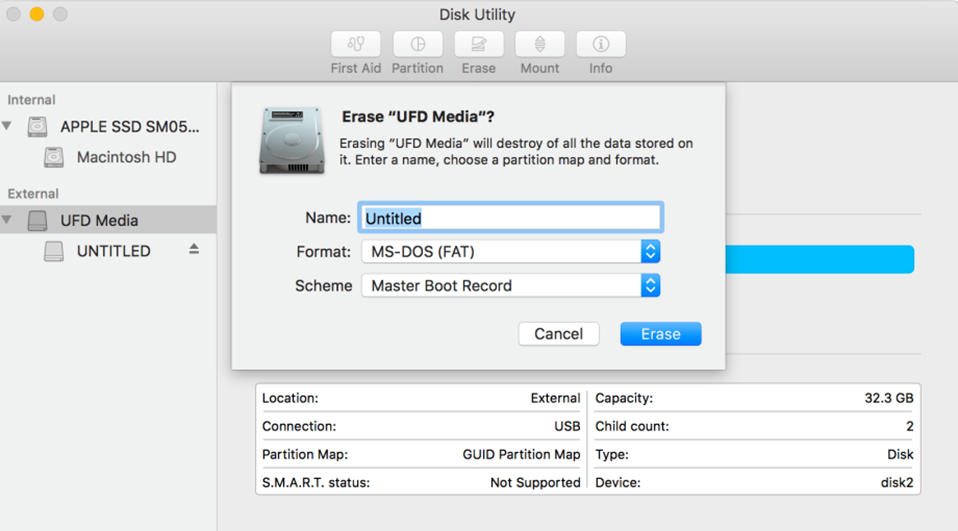

二、硬件装机U盘准备(可选)

如师傅在交付前需要将设备升级到特定版本,可以在配置前,下载硬件安装包,并制作安装U盘,此动作为可选,无特殊需求,可不操作,直接跳至“网络配置项”

⚠️ 硬件安装和部署,必须严格按照《硬件安装》步骤

  1. 下载所需安装包,包括 硬件系统安装包
  2. 解压 硬件系统安装包
  3. 将上述整个安装包⽬录拷⻉到准备好的U盘中

注:x86-64 即 amd64,对应无后缀的安装包。大部分情况下用这个。ARM 处理器,使用 arm64 的安装包;通常是国产化机器上使用。

三、硬件装机(可选)

准备阶段:
1.启动时进入BIOS,使用U 盘引导,在 GRUB 启动菜单中选择 x-ray Installer:
2.启动完毕后出现 “login:” 提示,输入用户名 root ,回车,登录:

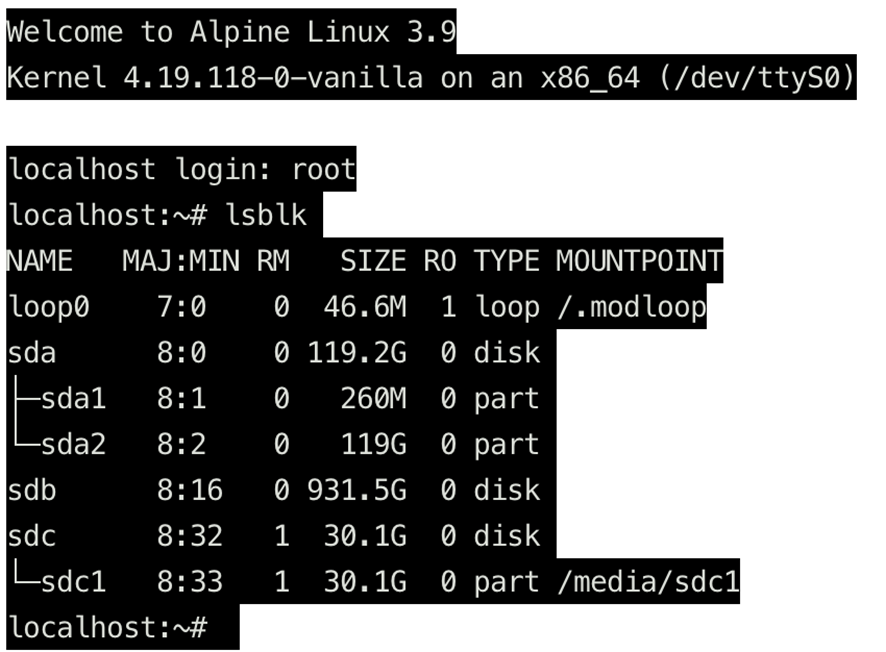

3.执行 lsblk 命令列出存储设备,注意区分 U 盘和机器内的硬盘:
如上图,此例中固态硬盘对应 /dev/sda,机械硬盘对应 /dev/sdb,装机 U 盘对应 /dev/sdc

⚠️ 硬件安装和部署,必须严格按照《装机手册》步骤

安装硬件管理包和引擎包:

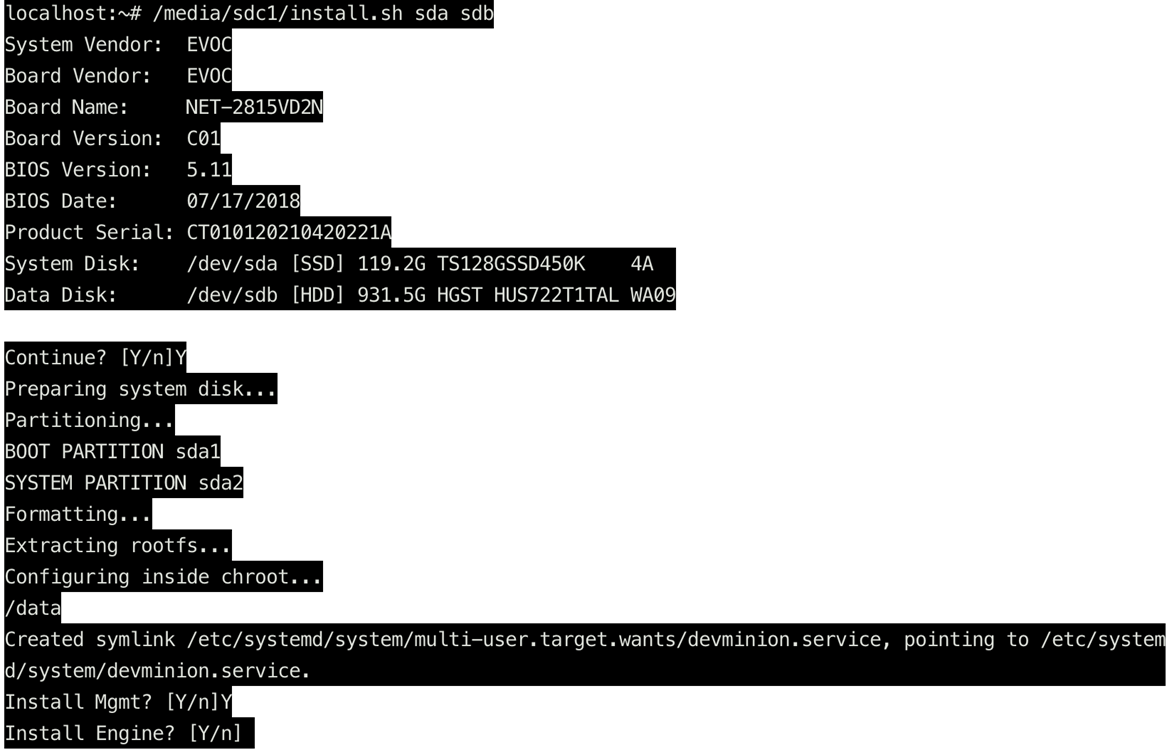

1.以上述硬盘名称为例,执行安装命令:
/media/sdc1/install.sh sda sdb

2.执行安装命令后,优先会打印出主板、BIOS、硬盘、序列号等信息

3.会弹出 3 个需要输入的信息,根据需求输入 y 或者 n,不需要按回车
第一个为确认安装信息
第二个为是否安装管理节点(Mgmt)
第三个为是否安装引擎节点(Engine)

根据单机或分布式部署进行选择。

安装完成后,重启设备:
注:如果选择了每次使⽤ U 盘启动,重启后需要进 BIOS 重新选择启动⽅式。

串口默认密码

admin/admin

进⾏到这⼀步之后,就可以使⽤ minion,包括利⽤ passcode 获取 root shell 了。

修改 admin 密码为复杂密码

passwd admin

配置 SSH 登录

洞鉴产品默认不开放SSH密码登录,如要开启可以选择进入后台修改,此步骤需要获取密码,如要做此操作,请联系长亭技术支持人员

vi /etc/ssh/sshd_config
配置 PasswordAuthentication yes
service sshd restart

四、查看网络设置

输入命令 network show 可以查看网络配置信息。网口和名称对应关系如下:

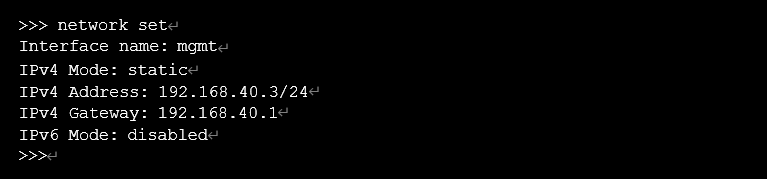

这个界面可以进行网口的设置,假设需要设置 mgmt 为 IP 192.168.40.3/24, 设置如下。
