详解雷池支撑超大流量的秘密（2）：透明桥篇

本文主要介绍了透明桥这一常见的部署方式。

透明桥是什么桥

WAF 即 Web 应用防火墙（Web Application Firewall），通过识别并防御如：「SQL 注入」、「XSS 跨站脚本」等常见Web攻击，过滤海量恶意访问，来保障网站的安全与可用性。透明桥是 WAF 的一种常见的部署模式，因其部署便捷、性能优异的特点而倍受用户的青睐。它到底是一座什么样的“桥”，这“桥”和“墙”又有怎样的关联呢？借毛泽东的《水调歌头·游泳》中的半阕词，点破这一层疑惑：

一桥飞架南北，天堑变通途

透明桥是以“二层网桥”的形式接入网络中，其一对网口分别连接客户端和服务器两个物理子网。未检测到攻击时，透明桥会将一侧网口收上来的数据包从另一侧网口转发出去。

更立西江石壁，截断巫山云雨

透明桥提取并解析网络中的 HTTP 报文后，随即会向攻击检测引擎发起检测请求，最终根据检测结果对包含攻击的 TCP 连接进行阻断。

神女应无恙，当惊世界殊

透明桥的高性能转发配合雷池先进的语义分析引擎，对照着 WAF 上网络转发和攻击检测两个核心模块，一“桥”一“墙”，相得益彰，守护着用户的网络安全。

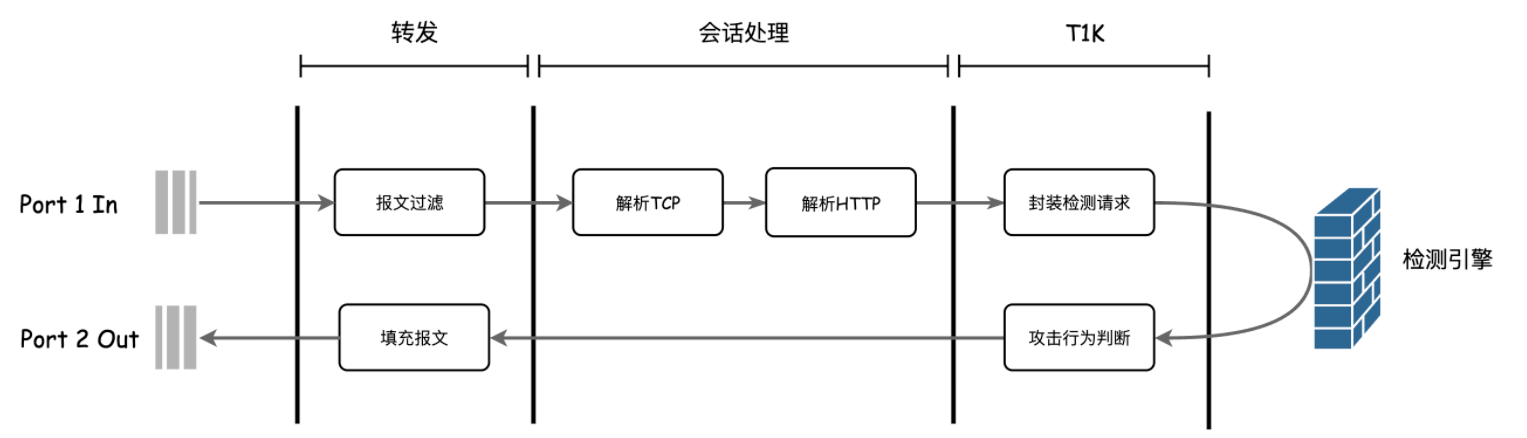

图一（透明桥 pipeline）

透明桥的大流量密码

答案之一是 DPDK

摘录自 DPDK 官网，尽管支撑亿万级别的吞吐需要特定的场景限制，但也足以一窥其在网络数据包处理中高吞吐和低延迟的能力。

Some packet processing functions have been benchmarked up to hundreds million frames per second, using 64-byte packets with a PCIe NIC.

DPDK 并不是一个“开箱即用”的完整应用产品，而是一种专为高性能数据包转发提供的解决方案。基于这个层面，笔者归纳了 DPDK 的两个关键技术点：「用户态网卡驱动」和「面向硬件的优化」。

用户态网卡驱动

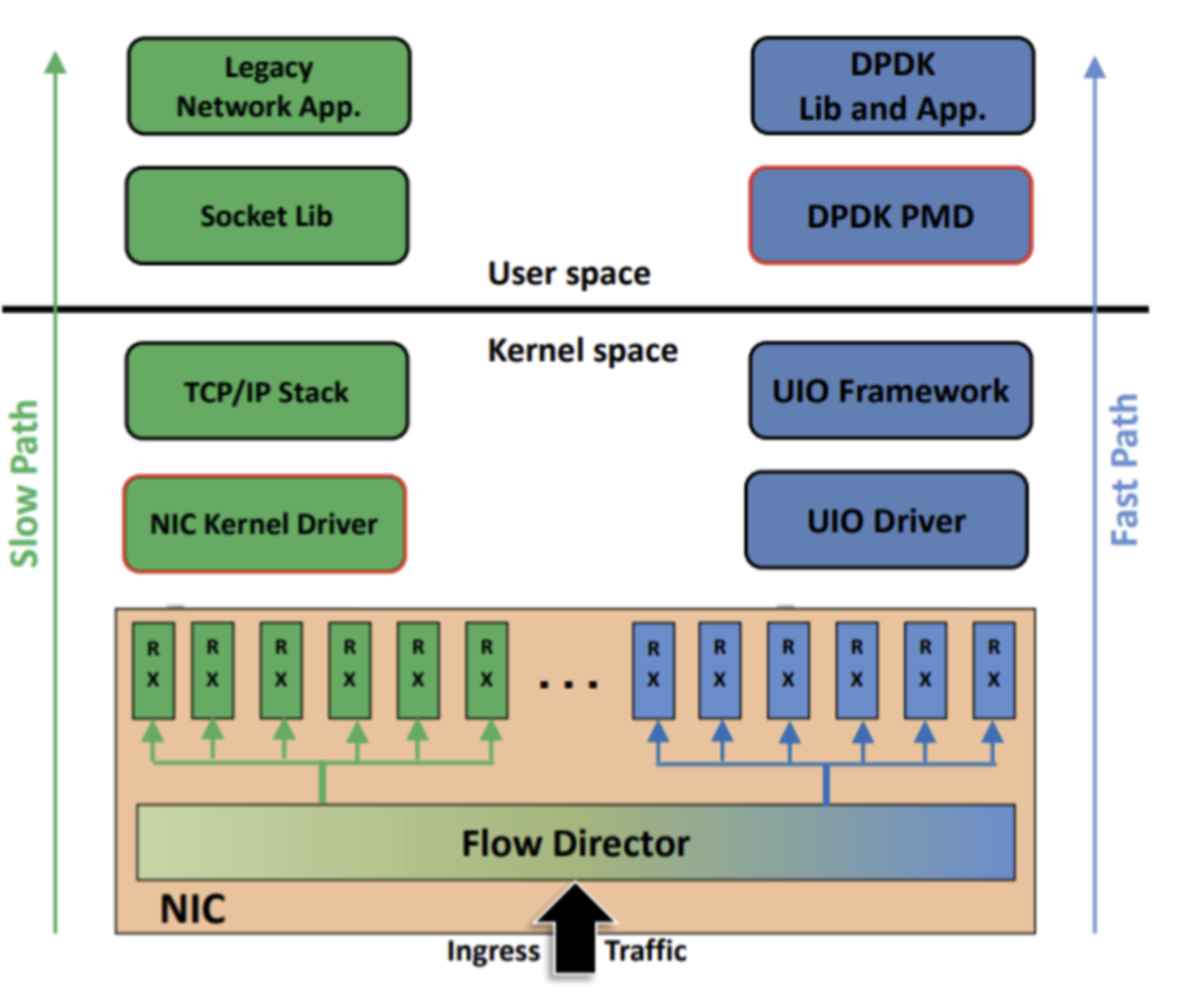

DPDK 的用户态驱动方式是绕过 Linux kernel 直接从用户空间访问网卡的。通过 DMA 将网卡收到的数据包传输到位于用户的缓冲区中，减少了中断和上下文切换。用户态应用程序直接以轮询的方式读取数据包，并在原地址上直接处理，省去了从内核向用户态拷贝数据包的性能消耗。

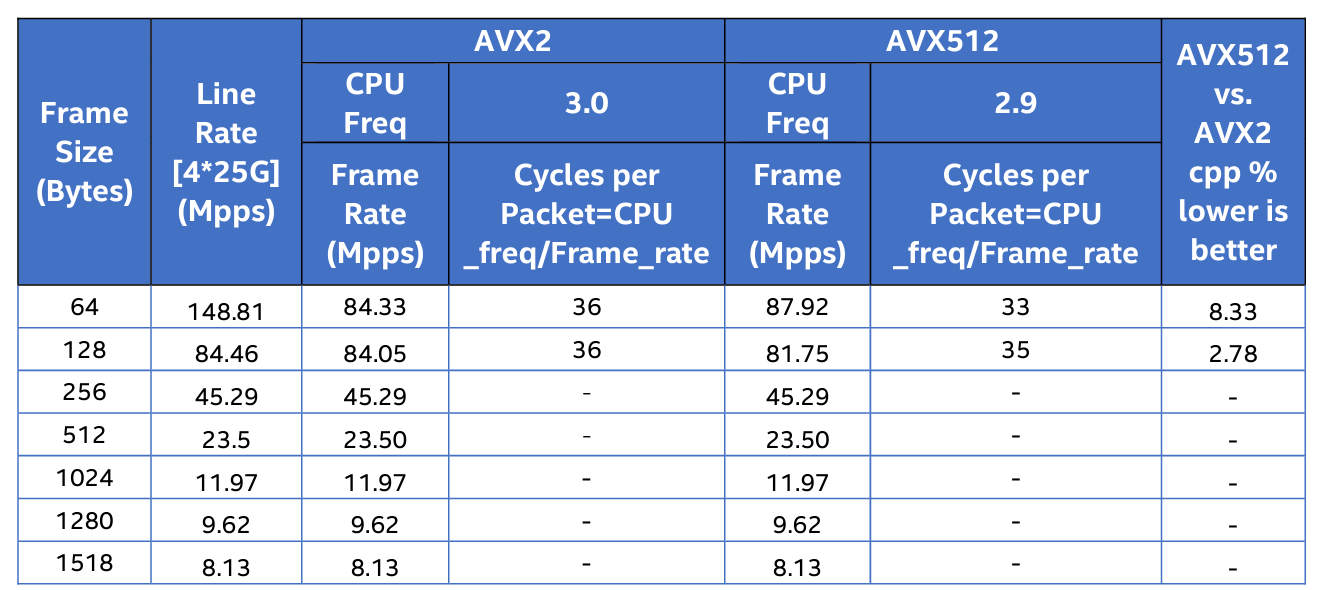

DPDK 官方最新版本给出 Intel i40e 网卡的单核性能测试数据，DPDK 处理一个包仅需要 30 多个时钟周期，而对比传统 Linux 内核则需要 2000-3000。

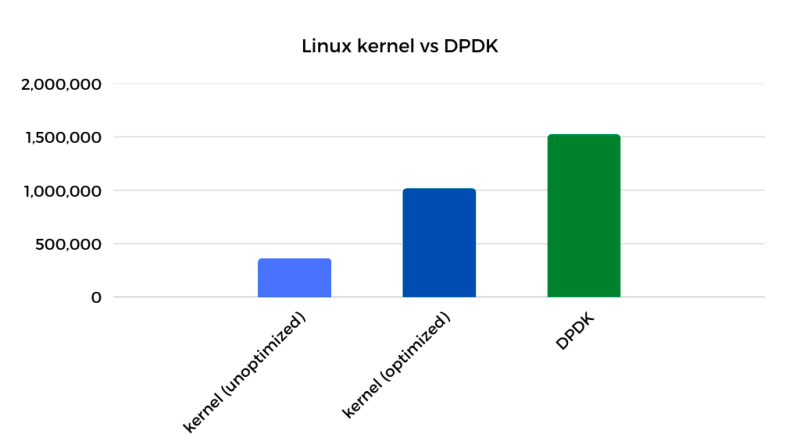

根据最近的一些研究资料，针对网络 IO 对 Linux kernel 做了大量优化后，吞吐也只能达到 DPDK 的 70% 左右。不过对比优化之前仅为 25% 的数据来看，kernel 确实是有很大的潜力，但优化的门槛对于大多数开发者来说还是相对较高，需要大量的研究试错和稳定性验证。从上手的难易程度来说，DPDK 还是对开发者更友好一些。

面向硬件的优化

除了绕过内核，DPDK 针对内存和 CPU 的一些使用限制和优化举措。DPDK提供了一套内存池接口，可以用来管理网卡收到数据包的内存获取和释放，减少内存的碎片。DPDK的内存管理提供给内存池从大页内存分配内存的接口，更大的页就代表着更少的页表，降低了内存地址转换过程中的「Cache miss」和「TLB miss」，从而提高了访问内存的速度。

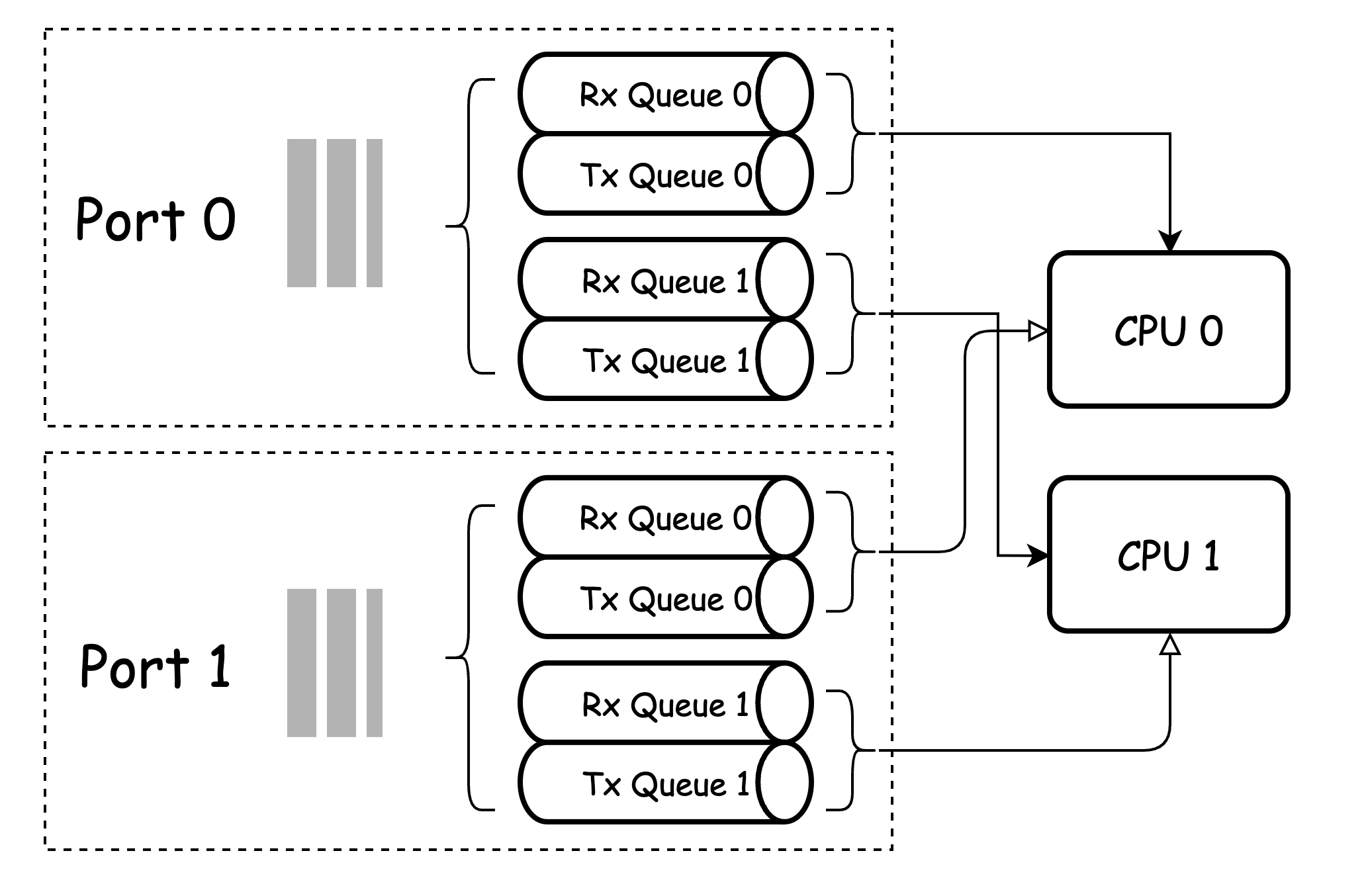

通过 CPU 亲和性(CPU affinity)，绑定网卡队列和处理转发的线程到固定的CPU核心，减少 CPU 任务切换的同时，提升了 CPU cache 的命中率。从而节省了调度的性能消耗，有效地提升了转发的效率。同时每个 CPU 核心分别对应着所接管网卡的一个接收队列和一个发送队列，数据包的转发在核与核之间相互独立，称为「IO 独占」。这样实现的好处是即便某个核阻塞了，不会影响其他核的正常转发。而且只要硬件允许，就可以线性地提升网络并发。

给多线程加点料

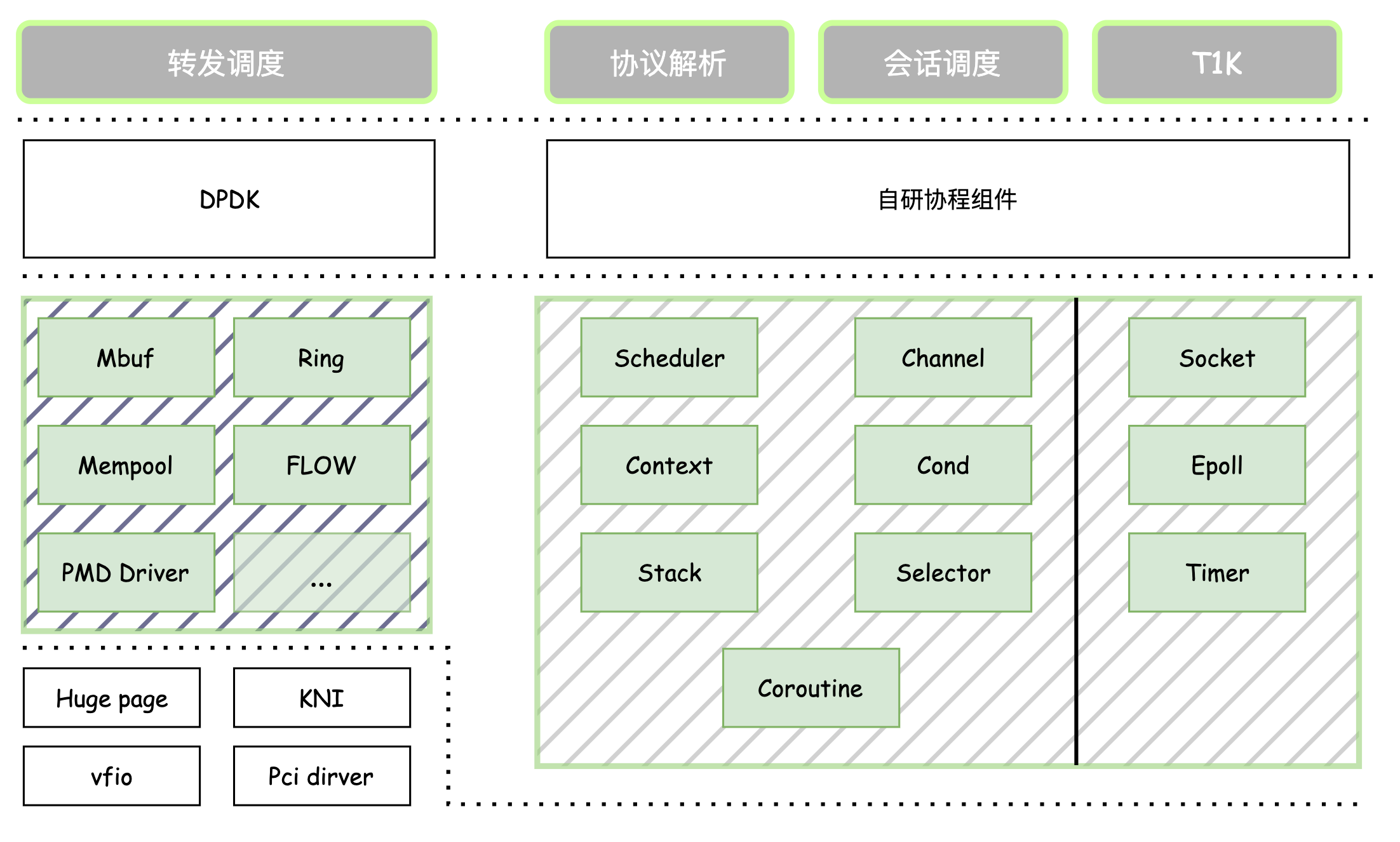

上文提到了透明桥和攻击检测引擎的紧密联系，指明透明桥还需要处理攻击检测引擎的上下游事务，如会话跟踪、协议解析等等。为了能提供百万，甚至千万并发的攻击检测防御，我们在多线程的基础加入了自研的轻量级协程。

stackful coroutine

有栈式协程的本质其实就是线程里的函数，其切换的机制也与线程和进程相差无几。某个协程阻塞后，保存调用栈和寄存器后挂起，主动把 CPU 让给别的协程。阻塞的协程等待条件满足后，发挥协程「中断可恢复特性」，在阻塞的地方唤醒并继续运行，如此既实现了线程内部的并发，也避免了用户态到内核态切换的开销。有栈式协程的优点是实现起来简单，从程序设计的角度看，和同步程序相差无几，而且不需要编译器和编程语言的特殊支持。

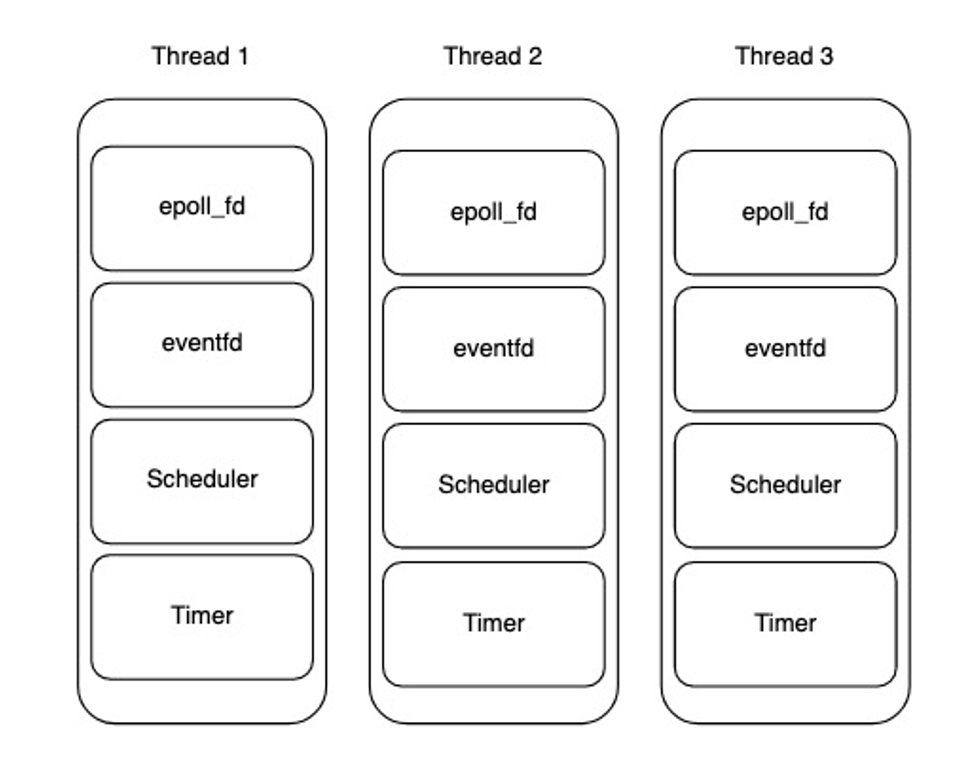

share nothing

「share nothing」 架构多用于分布式计算和数据库，我们这里借鉴了其 「功能分片」 和 「避免资源竞争理念」。在多线程程序设计上，充分思考事务本身的可分割和可并行性，基本无需锁来保护资源。同一个线程的不同协程不会同时访问彼此的资源，同一协程不同阶段也不会访问彼此的资源。而且协程可以感知 CPU 核心，不同的线程间不会交换协程。通过这一设计理念，从根源上避免竞争。
